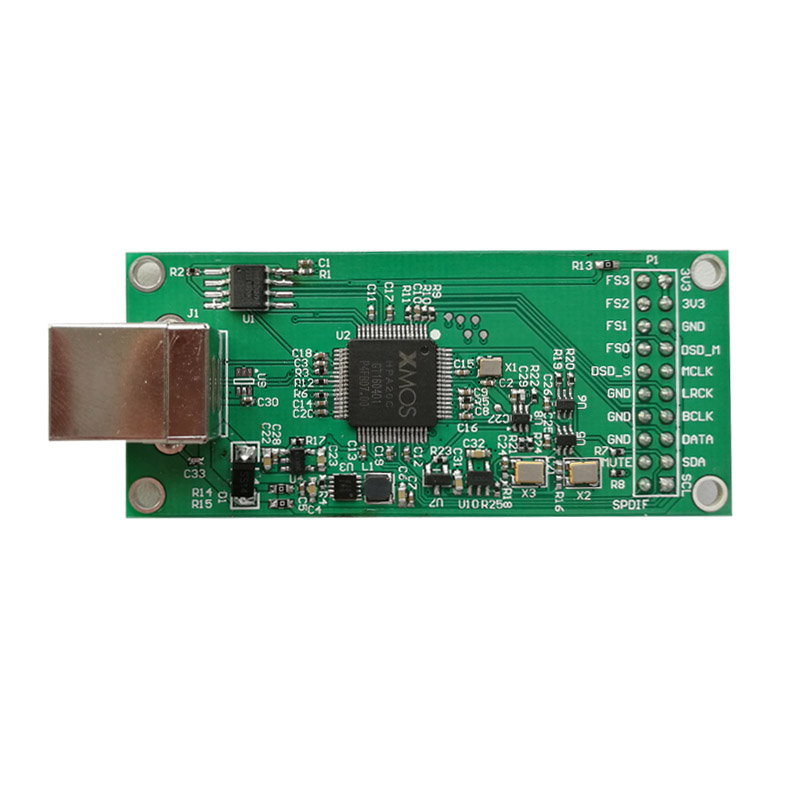

模块简介:
模块的尺寸和功能兼容意大利Amanero模块。
模块自带有两颗HiFi专用晶振,分别为45.1584MHz和49.152MHz,并带有缓冲器,可提供给DAC的 CLK。
采用第二代XMOS芯片,QFN48脚的XUF208,无需外置SPI Flash,内存比U8高一倍,运算速度可达1000MIPS,比XS1架构的500MIPS高一倍。
在MAC和LINUX下面不需要安装驱动,在WINDOWS系统下面,需要按照专门的驱动,驱动请联系掌柜(淘宝)索取。
定制范围:
可定制模块尺寸和接口形式。
可定制完整XMOS + DAC + AMP的完整PCBA。
可定制SPDIF的同轴输入、同轴输出、光纤输入、光纤输出。
可定制ADAT的同轴输入、同轴输出、光纤输入、光纤输出。
可定制多通道IIS输入、输出。
可定制麦克风拾音方案。
技术指标:
各输出接口支持的采样率:
PCM: 44.1KHz, 48KHz, 88.2KHz,96KHz, 176.4KHz, 192KHz, 352.8KHz, 384KHz, 705.6KHz, 768KHz [其中I2S out支持全部采样率,S/PDIF最高支持192KHz]
DSD:
2.8MHz (DSD64) - DoP, native
5.6 MHz (DSD128) - DoP, native
11.2 MHz (DSD256) - DoP, native
22.4 MHz (DSD512) - native
[其中I2S out支持全部DSD格式,S/PDIF支持DSD64和DSD128 DOP模式]
位宽:
最高32 bit over I2S output
最高24 bit over S/PDIF
系统兼容性:
1, Windows 7,Windows 8,Windows 10; 32/64 bit,需要安装专用驱动;
2,Native MacOS 10.6 and later,使用系统自带驱动;
3,Native Linux with UAC2 compliant kernel,使用系统自带驱动;
4,Android 4.2以上,需要手机支持OTG功能,建议配合专门的播放器使用。
尺寸规格:
30mm*68.5mm尺寸
